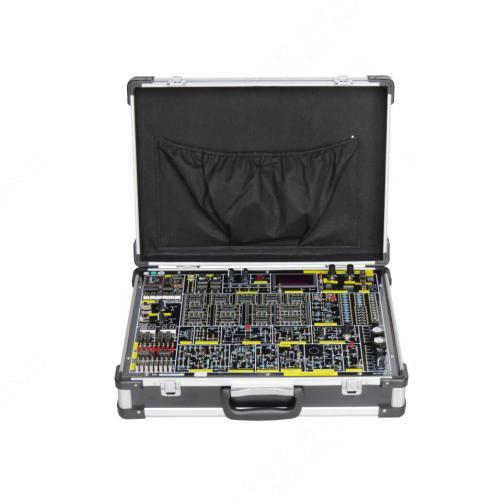

เอเอฟอี5013 กล่องทดลองอิเล็กทรอนิกส์แบบดิจิทัลและอนาล็อก อุปกรณ์ห้องปฏิบัติการสำหรับโรงเรียนฝึกอบรมเชิงปฏิบัติการ อุปกรณ์ฝึกอบรมทางไฟฟ้า
I. พารามิเตอร์ทางเทคนิค:
1. กำลังไฟ
อินพุต: AC220V±10%
เอาต์พุต: (1) DCV, ±12V/0.2A, DCI≥0.2A (2) DCV, ±5V/2A, DCI≥1A
2. แหล่งสัญญาณ
(1) เครื่องกำเนิดฟังก์ชัน
รูปร่างคลื่นเอาต์พุต: คลื่นสี่เหลี่ยม คลื่นสามเหลี่ยม คลื่นไซน์
แอมพลิจูด: คลื่นสี่เหลี่ยม คลื่นสามเหลี่ยม คลื่นไซน์: (0 ~ 10 V สำหรับช่วงพีค-พีค)
ช่วงความถี่: สามารถแบ่งได้ 4 ช่วง: 0HZ~200HZ, 200HZ~10KHZ, 10KHZ~100KHZ, 100KHZ~200KHZ
(2) สัญญาณ DC แบบสองทาง ±5V, ±0.5V สามารถปรับค่าได้อย่างต่อเนื่อง
3. จ่ายไฟให้เครื่องกำเนิดพัลส์เดี่ยว 4 ตัว
4. สี่ทาง (T1, T2, เครื่องกำเนิดลำดับ T3, T4) และวงจรเริ่มต้นและหยุด
5. เอาต์พุตพัลส์ 1HZ-10MHz
6. วงจรแสดงผลเอาต์พุตสวิตช์ 12 ทาง
7. จอแสดงผล LED 7-segment 6 บิต
8. สวิตช์รหัส BCD 2 ทาง
9. ระบบมีรูกลมร่วม 8P-40P หลายแบบ ปลั๊กและซ็อกเก็ตวงจรทดลอง IC พร้อมตัวต้านทานสำหรับ 1K, 10K, 22K, 100K, 680K เป็นต้น และซ็อกเก็ตนิรภัยแบบสัมผัส สามารถเชื่อมต่อตัวต้านทาน ตัวเก็บประจุ สามารถทำการทดลองพัลส์ การทดลองวงจรดิจิทัล วงจรตรรกะ และการทดลองพื้นฐานอื่นๆ ได้อีกมากมาย
10. วงจรฐานจับเวลา 555 พร้อมตัวควบคุมเอาต์พุตเสียง
11. มิเตอร์วัดความถี่ดิจิตอลความแม่นยำสูง 6 ตัว ช่วงการทดสอบ: 0-9.9999MHz ช่วงความผิดพลาด: <1HZ (ออกแบบโดยชิป CPLD)
12. จ่ายไฟด้วยมิเตอร์วัดแรงดันไฟฟ้าดิจิตอล 3.5 โวลต์
13. มีส่วนประกอบอิเล็กทรอนิกส์ไดโอดแบบโพเทนชิโอมิเตอร์ ความต้านทาน ความจุ และเหนี่ยวนำ ใช้งานง่ายสำหรับนักเรียน
14. พื้นที่ทดลองวงจรอนาล็อกประกอบด้วยวงจรขยายสัญญาณดิฟเฟอเรนเชียลแบบท่อเดี่ยวสองท่อ และวงจรกรองแรงดันไฟฟ้าแบบออปแอมป์ในตัว
15. พื้นที่ทดลองใช้เข็มโลหะ ใช้รูขนาดกลาง ไม่เกิดออกซิเดชัน สวยงาม แข็งแรง ใช้งานได้จริง ทดลองด้วยสายไฟ เสียบปลั๊ก พ่นสีโลหะ สะดวกยิ่งขึ้น เชื่อถือได้มากขึ้น และอายุการใช้งานยาวนาน

II. เนื้อหาการทดลอง
การทดลองส่วนดิจิทัลประกอบด้วย:
1. การทดสอบและการใช้งานพารามิเตอร์เกตตรรกะ TTL
2. การทดสอบเกตตรรกะอินทิเกรต CMOS
3. การทดสอบฟังก์ชันตรรกะวงจรเกต
4. การทดสอบส่วนประกอบฟังก์ชันตรรกะแบบผสมทั่วไป
5. การรวบรวมข้อมูลและการประยุกต์ใช้
6. วงจรตรวจจับความสัมพันธ์ของหมู่เลือดและวงจรโหวต
7. ฟังก์ชัน RS ของทริกเกอร์และการทดสอบ
8. การทดสอบฟังก์ชันตรรกะทริกเกอร์ JK และพารามิเตอร์หลัก
9. การทดสอบฟังก์ชันชิฟต์รีจิสเตอร์
10. คอมพิวเตอร์เดเคด (CMOS)
11. ตัวนับแบบอะซิงโครนัส
12. ตัวนับแบบซิงโครนัส
13. การทดลองวงจรแสดงผลถอดรหัสนับ
14. ตัวจับเวลาแบบอินทิเกรต 555 และการประยุกต์ใช้
15. ตัวตรวจจับแบบต่อเนื่อง
16. วงจรแบบติดตามคือวงจรแปลงสัญญาณอนาล็อกเป็นดิจิตอล
17. ตัวควบคุมไฟจราจรแบบควบคุมด้วยคอมพิวเตอร์
18. การควบคุมไฟท้ายรถยนต์ วงจร
19. การออกแบบวงจรดิจิทัล
20. การทดสอบและวิจัยวงจรกำหนดเวลา
21. การสร้างรูปคลื่นและทริกเกอร์แบบโมโนสเตเบิล
22. วงจรแปลงสัญญาณ A/D
23. วงจรแปลงสัญญาณ D/A
เนื้อหาการทดลองชิ้นส่วนอนาล็อก:
1. วงจรกรองแรงดันและวงจรขนาน
2. วงจรรักษาเสถียรภาพแรงดันแบบอนุกรม
3. วงจรรักษาเสถียรภาพแรงดันแบบรวม
4. วงจรขยายกำลังแบบรวม
5. วงจรขยายกำลังแบบสมมาตรเสริม
พร้อมแผ่นทดลองและชิปขยาย
คู่มือการใช้ภาษาอังกฤษ
