I. ภาพรวมผลิตภัณฑ์
1.1 ภาพรวม

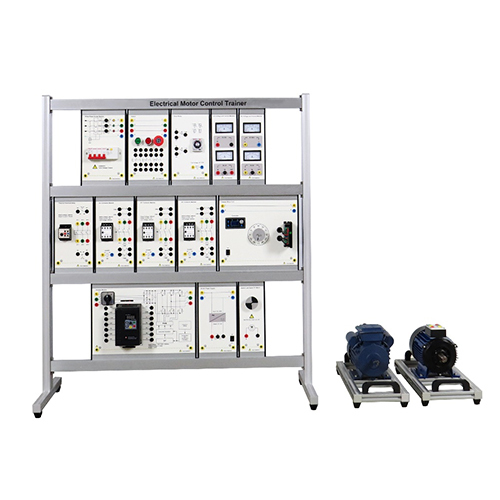

อุปกรณ์นี้ประกอบด้วยโมดูลเบรกเกอร์วงจรสามเฟส โมดูลคอนแทคเตอร์ AC โมดูลรีเลย์ตั้งเวลา โมดูลรีเลย์โอเวอร์โหลดความร้อน ตัวแปลงความถี่ แหล่งจ่ายไฟ DC มอเตอร์ลดรอบ DC หน่วยวัด มอเตอร์ ฯลฯ สามารถตอบสนองความต้องการในการสอนเชิงทดลองที่หลากหลาย มีโครงสร้างแบบโมดูลาร์ ทำให้ใช้งานและบำรุงรักษาได้ง่าย
1.2 คุณสมบัติ
(1) สามารถตอบสนองความต้องการในการสอนเชิงทดลอง และสามารถปรับความลึกและความกว้างของเนื้อหาการทดลองได้อย่างยืดหยุ่นตามความต้องการ
1.2 คุณสมบัติ (2) ตั้งแต่แหล่งจ่ายไฟเฉพาะและส่วนประกอบทดลองอื่นๆ ไปจนถึงสายเชื่อมต่อทดลองเฉพาะ ประสิทธิภาพและข้อกำหนดของส่วนประกอบสนับสนุนจะตรงกับความต้องการของการทดลองอย่างใกล้ชิด
(3) เครื่องมือวัดแต่ละชิ้นมีฟังก์ชันการป้องกันที่เชื่อถือได้ ซึ่งปลอดภัยและเชื่อถือได้ในการใช้งานและรับประกันความปลอดภัยของผู้ปฏิบัติงาน
(4) มีอุปกรณ์ป้องกัน เช่น การป้องกันการโอเวอร์โหลด ปุ่มหยุดฉุกเฉิน ฯลฯ เพื่อให้มั่นใจถึงการทำงานที่ปลอดภัย
II.พารามิเตอร์ประสิทธิภาพ
2.1 พารามิเตอร์ทางเทคนิค
แหล่งจ่ายไฟของอุปกรณ์: AC380V
อินเวอร์เตอร์: 1.5KW; อินพุต: AC380V สามเฟส; เอาต์พุต: AC380V สามเฟส
โวลต์มิเตอร์ DC: 50V
แอมมิเตอร์ DC: 3A
โวลต์มิเตอร์ AC: 500V
แอมมิเตอร์ AC: 5A
แหล่งจ่ายไฟ DC: อินพุต AC220V; เอาต์พุต DC24V
มอเตอร์ลดรอบ DC: อินพุต DC24V
มอเตอร์อะซิงโครนัสกรงกระรอกสามเฟส: แรงดัน △/Y; 380/660v, 50Hz, 1500rpm, 1.1KW
มอเตอร์เหนี่ยวนำแบบตัวเก็บประจุเดี่ยวเฟสเดียว: 550W/220VAC, 1500 รอบต่อนาที พร้อมตัวเก็บประจุสตาร์ท
2.2 ขนาดและน้ำหนัก
ขนาด: 1100 มม. x 500 มม. x 1250 มม.
น้ำหนัก: <82 กก.

III. รายการส่วนประกอบและคำแนะนำโดยละเอียด
3.1 ส่วนประกอบหลัก
หมายเลข ชื่อ
1 ตัวเครื่อง
2 มอเตอร์เหนี่ยวนำแบบตัวเก็บประจุเดี่ยวเฟสเดียว
3 มอเตอร์อะซิงโครนัสแบบกรงกระรอกสามเฟส
3.2 ชิ้นส่วนไฟฟ้า
หมายเลข ชื่อ
1 โมดูลเบรกเกอร์วงจรสามเฟส
2 โมดูลคอนแทคเตอร์ AC
3 โมดูลรีเลย์ตั้งเวลา
4 โมดูลรีเลย์โอเวอร์โหลดความร้อน
5 โมดูลอินเวอร์เตอร์
6 โมดูลสวิตช์
7 โมดูลมิเตอร์วัดแรงดันและกระแสไฟฟ้า AC
8 ​​โมดูลมิเตอร์วัดแรงดันและกระแสไฟฟ้า DC
9 โมดูลแหล่งจ่ายไฟ DC
10 โมดูลมอเตอร์ลดรอบ DC
11 โมดูลมอเตอร์สเต็ปเปอร์ DC
3.3 อุปกรณ์เสริม
หมายเลข ชื่อ
1 ฟิวส์ (3A)
2 ฟิวส์ (5A)
3 ฟิวส์ (10A)
4 สายไฟ 4 มม. (สีเหลือง)
5 สายไฟ 4 มม. (สีเขียว)
6 สายไฟ 4 มม. (สีแดง)
7 สายไฟ 4 มม. (สีน้ำเงิน)
8 สายไฟ 4 มม. (สีดำ)
9 สายไฟ 4 มม. (สองสี)
IV. รายการการกำหนดค่าผลิตภัณฑ์
หมายเลข ชื่อ จำนวน
1 เบรกเกอร์วงจรสามเฟส โมดูล 1
2 คอนแทคเตอร์ AC โมดูล 3
3 รีเลย์ตั้งเวลา โมดูล 1
4 รีเลย์ป้องกันความร้อนเกิน โมดูล 1
5 อินเวอร์เตอร์ โมดูล 1
6 สวิตช์ โมดูล 1
7 มิเตอร์วัดแรงดันและกระแสไฟฟ้า AC โมดูล 1
8 มิเตอร์วัดแรงดันและกระแสไฟฟ้า DC โมดูล 1
9 แหล่งจ่ายไฟ DC โมดูล 1
10 มอเตอร์ลดรอบ DC โมดูล 1
11 มอเตอร์สเต็ปเปอร์ DC โมดูล 1
12 ฟิวส์ (3A) 10
13 ฟิวส์ (5A) 10
14 ฟิวส์ (10A) 10
15 สายไฟ 4 มม. (สีเหลือง) 15
16 สายไฟ 4 มม. (สีเขียว) 15
17 สายไฟ 4 มม. (สีแดง) 15
18 สายไฟ 4 มม. (สีน้ำเงิน) 10
19 สายไฟ 4 มม. (สีดำ) 10
20 สายไฟ 4 มม. (สองสี) 5
21 มอเตอร์อะซิงโครนัสกรงกระรอกสามเฟส 1
22 มอเตอร์เหนี่ยวนำตัวเก็บประจุเดี่ยวเฟสเดียว 1
V. รายการทดลอง
การทดลองที่ 1 การควบคุมอินเวอร์เตอร์ การทำงานของมอเตอร์
การทดลองที่ 2 การทดสอบการทำงานของมอเตอร์สามเฟส
การทดลองที่ 3 การทดสอบการหมุนไปข้างหน้าและถอยหลังของมอเตอร์สามเฟส
การทดลองที่ 4 การทดสอบการหมุนไปข้างหน้าและถอยหลังของมอเตอร์กระแสตรง
การทดลองที่ 5 การทดสอบการทำงานของมอเตอร์สเต็ปเปอร์
การทดลองที่ 6 การทดสอบการทำงานของมอเตอร์เฟสเดียวแบบตัวเก็บประจุเดี่ยว
