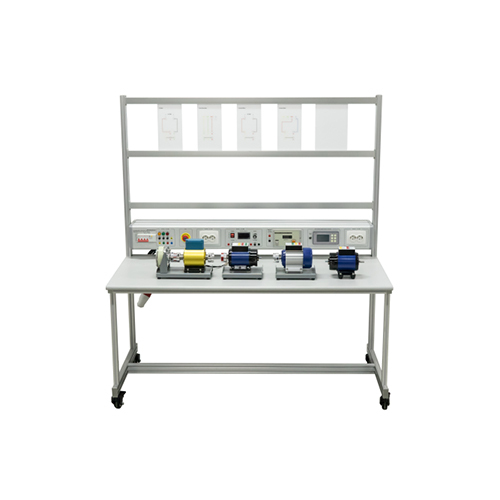

AF275E ชุดอุปกรณ์ไฟฟ้าสำหรับการเรียนรู้พื้นฐานไฟฟ้า (แม่เหล็กไฟฟ้า วงจรไฟฟ้า มอเตอร์ไฟฟ้า) อุปกรณ์ห้องปฏิบัติการไฟฟ้า อุปกรณ์การสอน อุปกรณ์การศึกษา
1. แนะนำอุปกรณ์
1.1 ภาพรวม
อุปกรณ์ฝึกอบรมนี้ประกอบด้วยมอเตอร์และชิ้นส่วนควบคุมอุตสาหกรรมประเภทต่างๆ ผ่านการทดลองที่เกี่ยวข้อง นักเรียนสามารถทำความคุ้นเคยกับลักษณะการทำงานของมอเตอร์ไฟฟ้ากระแสสลับสามเฟสและมอเตอร์ไฟฟ้ากระแสตรง และการใช้งานชิ้นส่วนควบคุมอุตสาหกรรมต่างๆ เข้าใจหลักการและวิธีการควบคุม และฝึกฝนความรู้และทักษะที่เกี่ยวข้องให้แก่นักเรียน เหมาะสำหรับการสอนและการประเมินทักษะในสาขาวิชาที่เกี่ยวข้องในวิทยาลัยอาชีวศึกษา วิทยาลัย โรงเรียนอาชีวศึกษา และโรงเรียนเทคนิค
1.2 คุณสมบัติ
(1) แพลตฟอร์มฝึกอบรมใช้โครงสร้างเฟรมเสาอลูมิเนียมโปรไฟล์ ซึ่งเรียบง่ายและสวยงามโดยรวม มีล้อเลื่อนที่ด้านล่าง ทำให้เคลื่อนย้ายได้คล่องตัว และสามารถปรับความสูงได้ตามสภาพพื้น อุปกรณ์วัดและแหล่งจ่ายไฟสำหรับการฝึกอบรมติดตั้งอยู่ในกล่องแขวนแบบรวมในตัว ซึ่งใช้งานง่ายและไม่เสียหายง่าย
(2) มีมอเตอร์หลายประเภท กำหนดค่าได้อย่างครบถ้วน และสามารถใช้งานร่วมกันได้
(3) การผสมผสานระหว่างซอฟต์แวร์และฮาร์ดแวร์สามารถเติมเต็มเนื้อหาการฝึกอบรมในหลากหลายวิชา
(1) แพลตฟอร์มฝึกอบรมใช้โครงสร้างเฟรมเสาอลูมิเนียมโปรไฟล์ ซึ่งเรียบง่ายและสวยงามโดยรวม มีล้อเลื่อนที่ด้านล่าง ทำให้เคลื่อนย้ายได้คล่องตัว และสามารถปรับความสูงได้ตามสภาพพื้น (4) แพลตฟอร์มการฝึกอบรมมีระบบป้องกันความปลอดภัยที่ดี
2. พารามิเตอร์ทางเทคนิค
กำลังไฟฟ้าขาเข้า: สามเฟสห้าสาย 380V±10%, 60Hz
ขนาด: 1600 มม. x 800 มม. x 1800 มม.
ความจุ: <2KVA
น้ำหนัก: <250 กก.
อุณหภูมิแวดล้อม: -10℃～+40℃
ความชื้นสัมพัทธ์: <85% (25℃)

3. รายการส่วนประกอบและคำแนะนำโดยละเอียด
3.1 ส่วนประกอบหลัก
ลำดับที่ ชื่อ
1 โครงผลิตภัณฑ์
2 ล้ออเนกประสงค์
3 แท่นวาง
4 กล่องจ่ายไฟ
5 มอเตอร์อะซิงโครนัสแบบกรงกระรอกสามเฟส
6 มอเตอร์คอมปาวด์ DC
7 ตัวส่งสัญญาณแรงบิด
8 เบรกผงแม่เหล็ก
9 มอเตอร์อเนกประสงค์
3.2 ส่วนประกอบของกล่องจ่ายไฟ
ลำดับที่ ชื่อ
1 สวิตช์ไฟหลักพร้อมเบรกเกอร์ป้องกันไฟรั่ว 4 พิน
2 ชุดจ่ายไฟ AC 380V พร้อมฟิวส์และไฟแสดงสถานะ
3 ปุ่มฉุกเฉิน
4 เต้ารับแบบยุโรป
5 ชุดจ่ายไฟ DC PWM
6 โมดูลควบคุมเบรกผงแม่เหล็ก
7 ชุดแสดงค่าแรงบิดและความเร็ว
3.3 รายการอุปกรณ์
ลำดับที่ ชื่อ จำนวน
1 แท่นวางผลิตภัณฑ์ 1
2 กล่องจ่ายไฟ 1
3 มอเตอร์อะซิงโครนัสแบบกรงกระรอกสามเฟส 1
4 มอเตอร์คอมปาวด์ DC 1
5 ตัวส่งสัญญาณแรงบิด 1
6 เบรกผงแม่เหล็ก 1
7 มอเตอร์อเนกประสงค์ 1
3.4 อุปกรณ์เสริม
ลำดับที่ ชื่อ จำนวน
1 สายเคเบิลเชื่อมต่อความปลอดภัยสีดำแบบสองด้านขนาด 4 มม. ยาว 1 เมตร 5
2 สายเคเบิลเชื่อมต่อความปลอดภัยสีเขียวแบบสองด้านขนาด 4 มม. ยาว 1 เมตร 5
3 สายเคเบิลยาว 1 เมตร สายเคเบิลเชื่อมต่อความปลอดภัยสีน้ำเงินแบบสองหัวขนาด 4 มม. 8
4 สายเคเบิลเชื่อมต่อความปลอดภัยสีน้ำเงินแบบสองหัวขนาด 4 มม. ยาว 2 เมตร 8
5 สายเคเบิลเชื่อมต่อความปลอดภัยสีแดงแบบสองหัวขนาด 4 มม. ยาว 1 เมตร 5
6 สายเคเบิลเชื่อมต่อความปลอดภัยแบบสองหัวสองสีขนาด 4 มม. ยาว 1 เมตร 2
7 ฟิวส์ 10A 5*20 2
8 ฟิวส์ 5A 5*20 5
9 สายเคเบิลเชื่อมต่อ 2
4 รายการทดลอง
การทดลองที่ 1 การทดลองหมุนมอเตอร์อะซิงโครนัสกรงกระรอกสามเฟสด้วยแหล่งจ่ายไฟ
การทดลองที่ 2 การทดลองหมุนมอเตอร์กระแสตรงแบบกระตุ้นผสมด้วยแหล่งจ่ายไฟ
การทดลองที่ 3 มอเตอร์อะซิงโครนัสกรงกระรอกสามเฟสขับเคลื่อนมอเตอร์กระแสตรงแบบกระตุ้นผสมเพื่อสร้างกระแสไฟฟ้า
การทดลองที่ 4 การทดลองเบรกผงแม่เหล็ก
การทดลองที่ 5 การทดลองเครื่องส่งสัญญาณแรงบิด
