เครื่องเหนี่ยวนำ อุปกรณ์ทดลอง อุปกรณ์ห้องปฏิบัติการไฟฟ้า อุปกรณ์การเรียนการสอน อุปกรณ์ฝึกอบรมวิชาชีพ

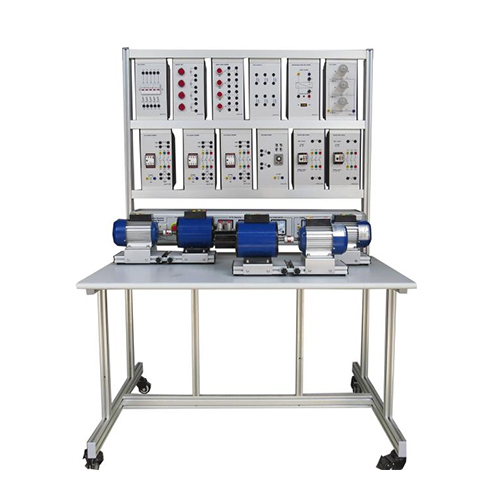

AF192E เครื่องเหนี่ยวนำ อุปกรณ์ทดลอง อุปกรณ์ห้องปฏิบัติการไฟฟ้า อุปกรณ์การเรียนการสอน อุปกรณ์ฝึกอบรมวิชาชีพ
1 ภาพรวม
1.1 บทนำ
ชุดฝึกอบรมนี้ประกอบด้วยมอเตอร์เหนี่ยวนำหลายประเภท นักเรียนสามารถทำความคุ้นเคยกับคุณสมบัติ หลักการควบคุม และความรู้เกี่ยวกับมอเตอร์เหนี่ยวนำประเภทต่างๆ ผ่านการฝึกอบรมและการทดลอง เหมาะสำหรับนักเรียนในโรงเรียนอาชีวศึกษา โรงเรียนเทคนิค และวิทยาลัย
1.2 คุณสมบัติ
(1) โต๊ะฝึกอบรมใช้โครงสร้างเสาอลูมิเนียม มีล้อเลื่อนที่ด้านล่างของโต๊ะฝึกอบรม ทำให้สามารถเคลื่อนย้ายได้ตามต้องการ
ประกอบด้วยกล่องมิเตอร์และกล่องกำลังสำหรับทดสอบและวัดพารามิเตอร์ทางเทคนิค ใช้งานง่ายและไม่แตกหักง่าย
(2) มีหม้อแปลงไฟฟ้า นักเรียนสามารถประกอบวงจรและทำการฝึกอบรมและทดลองได้หลากหลาย
(3) โต๊ะฝึกอบรมมีระบบความปลอดภัยสูง
2 พารามิเตอร์ทางเทคนิค
(1) กำลังไฟฟ้าขาเข้า: สามเฟส ห้าสาย 380V±10% 50Hz
(2) ขนาด: 1200 มม.×800 มม.×1500 มม.
(3) กำลังการผลิตรวม: ＜1.5KVA
(4) น้ำหนัก: ＜100 กก.
(5) สภาพแวดล้อมการทำงาน:
อุณหภูมิแวดล้อม: -10℃～+40℃
ความชื้นสัมพัทธ์: ＜85%(25℃)

3. ผลิตภัณฑ์ประกอบด้วย
3.1 แผงควบคุมพลังงาน
แผงควบคุมพลังงานใช้แผงโลหะโครงสร้างอลูมิเนียม แบบปิดสนิท
โครงสร้างแบบกล่อง
3.2 โต๊ะฝึกอบรม
โต๊ะฝึกอบรมใช้พื้นผิวแผ่นกันไฟ แข็งแรงทนทานและ
ไม่แตกหักง่าย มีรูปลักษณ์สวยงาม
3.3 แผงควบคุมพลังงาน
(1) อินพุตไฟเฟสเดียวแบบสามสาย ผ่านการทดสอบโดยการควบคุมเบรกเกอร์ป้องกันไฟรั่ว มีปุ่มหยุดฉุกเฉิน สามารถตัดกระแสไฟฟ้าได้ในกรณีฉุกเฉิน
(2) แผงควบคุมมีมิเตอร์วัดแรงดันแบบจุด 1 ตัว มิเตอร์วัดกระแส 1 ตัว มิเตอร์วัดกำลังไฟฟ้า 1 ตัว และมิเตอร์วัดไฟแบบไม่มีกำลังไฟฟ้า 1 ตัว
(3) มีไฟแสดงสถานะ ปลั๊กไฟแบบยุโรป และเต้ารับเอาต์พุตเพื่อความปลอดภัย
(4) กระแสไฟ AC และ DC ภายใน พร้อมฟังก์ชั่นป้องกันการลัดวงจร
4 เนื้อหาการฝึกอบรม
4.1 การทดลองมอเตอร์คาปาซิเตอร์เฟสเดียว
(1) การทดสอบแบบคงที่ของมอเตอร์คาปาซิเตอร์เฟสเดียว
(2) หลักการของลักษณะเฉพาะและการทดสอบการทำงานของมอเตอร์คาปาซิเตอร์เฟสเดียว
(3) การควบคุมการสตาร์ทและการหยุดของมอเตอร์คาปาซิเตอร์เฟสเดียว
(4) การควบคุมสวิตช์แรงเหวี่ยงของมอเตอร์คาปาซิเตอร์เฟสเดียว
4.2 การทดลองมอเตอร์อะซิงโครนัสสามเฟส
(1) หลักการและคุณสมบัติของมอเตอร์อะซิงโครนัสสามเฟส
(2) การทดสอบแบบคงที่ของมอเตอร์อะซิงโครนัสสามเฟส
(3) การทดสอบการทำงานของมอเตอร์อะซิงโครนัสสามเฟส
(4) การควบคุมเดินหน้าและถอยหลังของมอเตอร์อะซิงโครนัสสามเฟส
(5) การควบคุมแบบสตาร์และเดลต้าของมอเตอร์อะซิงโครนัสสามเฟส
(6) การควบคุมคอนแทคเตอร์ของมอเตอร์อะซิงโครนัสสามเฟส
4.3 การทดลองมอเตอร์ขดลวดสามเฟส
(1) หลักการและคุณสมบัติของมอเตอร์อะซิงโครนัสขดลวดสามเฟส
(2) การทดสอบแบบคงที่ของมอเตอร์อะซิงโครนัสขดลวดสามเฟส
(3) การเชื่อมต่อและการทำงานของมอเตอร์อะซิงโครนัสขดลวดสามเฟส
(4) การตั้งค่าพารามิเตอร์ทางเทคนิคการทำงานของมอเตอร์อะซิงโครนัสขดลวดสามเฟส
(5) การควบคุมการสตาร์ทและการหยุดของมอเตอร์อะซิงโครนัสขดลวดสามเฟส
4.4 มอเตอร์ซิงโครนัสขดลวดสามเฟส การทดลอง
(1) หลักการและคุณสมบัติของมอเตอร์ซิงโครนัสลมสามเฟส
(2) การทดสอบสถิตของมอเตอร์ซิงโครนัสลมสามเฟส
(3) การเชื่อมต่อและการทำงานของมอเตอร์ซิงโครนัสลมสามเฟส
(4) การตั้งค่าพารามิเตอร์ทางเทคนิคการทำงานของมอเตอร์ซิงโครนัสลมสามเฟส
(5) การควบคุมการสตาร์ทและการหยุดของมอเตอร์ซิงโครนัสลมสามเฟส
4.5 การทดลองมอเตอร์ความเร็วสองระดับสามเฟส
(1) หลักการและคุณสมบัติของมอเตอร์ความเร็วสองระดับสามเฟส
(2) การทดสอบสถิตของมอเตอร์ความเร็วสองระดับสามเฟส
(3) การเชื่อมต่อและการทำงานของมอเตอร์ความเร็วสองระดับสามเฟส
(4) พารามิเตอร์ทางเทคนิค การทำงาน และการทดสอบของมอเตอร์ความเร็วสองระดับสามเฟส
(5) การควบคุมการสตาร์ทและการหยุดของมอเตอร์ความเร็วสองระดับสามเฟส
(6) การทำงานความเร็วสูงและความเร็วต่ำของมอเตอร์ความเร็วสองระดับสามเฟส
(7) การควบคุมการเปลี่ยนความเร็วของมอเตอร์ความเร็วสองระดับสามเฟส
4.6 การทดลองเครื่องจักรไฟฟ้าแบบครบวงจร
(1) การทดสอบคุณสมบัติการรับโหลดของเครื่องจักรไฟฟ้า
(2) การทดสอบพารามิเตอร์ทางเทคนิคการทำงานของเครื่องจักรไฟฟ้า
(3) การทดสอบพารามิเตอร์ทางเทคนิคไฟฟ้าของเครื่องจักรไฟฟ้า
(มีคู่มือผู้ใช้ภาษาอังกฤษให้)
