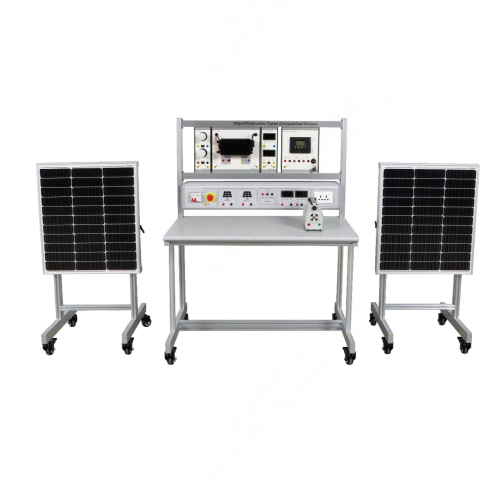

Name: อุปกรณ์ฝึกอบรมระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์นอกระบบ (แบบคอมพิวเตอร์) อุปกรณ์การศึกษา อุปกรณ์ฝึกอบรมทักษะทางเทคนิค ระบบฝึกอบรมเครื่องกำเนิดไฟฟ้าพลังงานแสงอาทิตย์
Brand: แอร์ย่า
SKU: AFR057
Availability: InStock
Rating: 5 (1 reviews)

Description

AFR057 อุปกรณ์ฝึกอบรมระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์นอกระบบ (แบบคอมพิวเตอร์) อุปกรณ์การศึกษา อุปกรณ์ฝึกอบรมทักษะทางเทคนิค ระบบฝึกอบรมเครื่องกำเนิดไฟฟ้าพลังงานแสงอาทิตย์
1. แนะนำผลิตภัณฑ์
1.1 รายละเอียดผลิตภัณฑ์
อุปกรณ์นี้เป็นระบบการสอนและการฝึกอบรมการผลิตไฟฟ้าพลังงานแสงอาทิตย์ที่ออกแบบมาสำหรับนักเรียน โดยจำลองกระบวนการผลิตไฟฟ้าพลังงานแสงอาทิตย์จริงผ่านโครงสร้างแบบโมดูลาร์ ซึ่งบูรณาการฟังก์ชันการผลิตไฟฟ้า การจัดเก็บพลังงาน การแปลงพลังงาน การควบคุมโหลด และการตรวจสอบข้อมูล อุปกรณ์นี้มีโครงสร้างเป็นอลูมิเนียมอัลลอยด์และติดตั้งล้อเลื่อนสี่ล้อเพื่อความสะดวกในการเคลื่อนย้าย พื้นที่บนโต๊ะกว้างขวางรองรับการทดลองใช้งานหลายสถานการณ์และรองรับฟังก์ชันการตรวจสอบระยะไกลเพื่อตอบสนองความต้องการทั้งด้านการสอนทฤษฎีและการปฏิบัติจริง
อุปกรณ์นี้ยึดหลัก "การแสดงภาพทางทฤษฎีและการปฏิบัติจริง" เป็นหลัก ผ่านการจำลองกระบวนการผลิตไฟฟ้าพลังงานแสงอาทิตย์จริง ข้อมูลการตรวจสอบที่หลากหลาย และการผสมผสานโมดูลที่ยืดหยุ่น ช่วยให้นักเรียนเข้าใจหลักการทำงานของระบบผลิตไฟฟ้าพลังงานใหม่ ทักษะการดีบักและการแก้ไขปัญหาของอุปกรณ์ เป็นแพลตฟอร์มการฝึกอบรมที่เหมาะสำหรับการสอนเทคโนโลยีพลังงานแสงอาทิตย์
1.2 คุณสมบัติของผลิตภัณฑ์
1. การจำลองการผลิตพลังงานไฟฟ้าจากเซลล์แสงอาทิตย์
แผงโซลาร์เซลล์จะสร้างกระแสตรงหลังจากได้รับแสง และติดตามจุดกำลังสูงสุด (MPPT) ผ่านตัวควบคุมพลังงานแสงอาทิตย์ (12/24V, 30A) เพื่อเพิ่มประสิทธิภาพการแปลงพลังงานให้เหมาะสมที่สุด
รองรับการส่งออกสองช่องสัญญาณของ "เซลล์แสงอาทิตย์ 1" และ "เซลล์แสงอาทิตย์ 2" และสามารถเปรียบเทียบประสิทธิภาพการผลิตพลังงานภายใต้สภาพแสงที่แตกต่างกันได้
2. การตรวจสอบข้อมูลหลายพารามิเตอร์
โมดูลการวัด: มาพร้อมกับโวลต์มิเตอร์ AC/DC, แอมมิเตอร์ (เช่น AC250V/5A, DC50V/10A), มิเตอร์ AC แบบกลไก แสดงข้อมูลการผลิตพลังงานแบบเรียลไทม์
หน่วยตรวจสอบกล่องพลังงาน: รวมโวลต์มิเตอร์ DC (30V), แอมมิเตอร์ (10A) แสดงสถานะการชาร์จและการคายประจุแบตเตอรี่อย่างชัดเจน
3. การแปลงไฟและการควบคุมโหลด
โมดูลอินเวอร์เตอร์: แปลงไฟ DC 12V จากแบตเตอรี่เป็นไฟ AC 230V/50Hz รองรับการขับเคลื่อนโหลดต่อเนื่อง 600W และสูงสุด 1200W
โมดูลโหลด: ประกอบด้วยหลอดไฟ LED AC/DC (AC220V/5W, DC12V/5W) เพื่อตรวจสอบสถานะการทำงานของโหลดภายใต้โหมดการจ่ายไฟที่แตกต่างกัน
การขยายโหลดแบบพกพา: เชื่อมต่ออุปกรณ์ภายนอกผ่านซ็อกเก็ต AC220V เพื่อขยายสถานการณ์การทดลอง

4. การจัดเก็บพลังงานและการป้องกันความปลอดภัย
ชุดแบตเตอรี่: เก็บพลังงานจากเซลล์แสงอาทิตย์และรองรับการทดลองแหล่งจ่ายไฟนอกระบบ
เบรกเกอร์วงจร + สวิตช์หยุดฉุกเฉิน: กลไกการป้องกันวงจรคู่ ตัดกระแสไฟได้อย่างรวดเร็วในกรณีฉุกเฉิน
ฟิวส์ป้องกันกระแสเกิน (5A/10A/20A): ปรับให้เข้ากับข้อกำหนดการป้องกันกระแสเกินของโมดูลต่างๆ
5. การขยายและการแก้ไขปัญหาในการทดลอง
เชื่อมต่อแต่ละโมดูลผ่านสายไฟนิรภัยขนาด 4 มม. (สีแดง/ดำ/เหลือง/น้ำเงิน/สองสี) เพื่อสร้างวงจรได้อย่างยืดหยุ่น เซ็นเซอร์วัดแสงแบบพกพาช่วยในการวิเคราะห์ความสัมพันธ์ระหว่างความเข้มของแสงและประสิทธิภาพการผลิตพลังงาน
2. ข้อมูลจำเพาะทางเทคนิค
แผงโซลาร์เซลล์: DC12V/60W (โมโนคริสตัลไลน์) 670 มม.*590 มม.
แหล่งจ่ายไฟของอุปกรณ์: ไฟฟ้ากระแสสลับ 220V แบบเฟสเดียว สามสาย
โหลดแบบพกพา: 10Ω/4A
ขนาด: 1060 มม.*630 มม.*1380 มม.
น้ำหนัก: ≤300 กก.
3. ชื่อส่วนประกอบของผลิตภัณฑ์และการแนะนำฟังก์ชัน
3.1 ตัวเครื่องหลัก
ลำดับที่ ชื่อ จำนวน
1 แผงโซลาร์เซลล์ 2
2 ส่วนประกอบโมดูลของอุปกรณ์ 1
3 กล่องจ่ายไฟของอุปกรณ์ 1
4 โหลดแบบพกพา 1
3.2 ส่วนประกอบโมดูลของผลิตภัณฑ์
ลำดับที่ ชื่อ จำนวน
1 โมดูลควบคุมพลังงานแสงอาทิตย์ 1
2 อินเวอร์เตอร์ โมดูล 1
3 โมดูลวัดกระแสสลับ 1
4 โมดูลโหลด 1
3.3 กล่องจ่ายไฟของผลิตภัณฑ์
ลำดับ ชื่อ จำนวน
1 หน่วยเบรกเกอร์วงจร 1
2 หน่วยสวิตช์หยุดฉุกเฉิน 1
3 หน่วยเอาต์พุต PV 1 1
4 หน่วยเอาต์พุต PV 2 1
5 หน่วยแบตเตอรี่ 1
6 หน่วยโวลต์มิเตอร์ DC 1
7 หน่วยแอมมิเตอร์ DC 1
8 เต้ารับ 1
3.4 อุปกรณ์เสริมของผลิตภัณฑ์
ลำดับ ชื่อ จำนวน
1 สายเคเบิล 2
2 เซ็นเซอร์แสงแบบพกพา 1
3 เครื่องชาร์จ1
4 สาย USB 1
5 แฟลชไดรฟ์ USB 1
6 ฟิวส์ (20A) 3
7 ฟิวส์ (10A) 3
8 ฟิวส์ (5A) 3
9 สายไฟ 3
10 สายไฟฟ้านิรภัย 4 มม. (สีดำ) 6
11 สายไฟฟ้านิรภัย 4 มม. (สีน้ำเงิน) 5
12 สายไฟฟ้านิรภัย 4 มม. (สีแดง) 6
13 สายไฟฟ้านิรภัย 4 มม. (สีเหลือง) 5
14 สายไฟฟ้านิรภัย 4 มม. (สองสี) 5
4. รายการทดลองการสอนผลิตภัณฑ์
(1) การทดลองการผลิตพลังงานที่มุมแสงต่างๆ
(2) การทดลองโหลดแบบพกพา
(3) การทดลองแผงโซลาร์เซลล์แบบอนุกรม
(4) การทดลองแผงโซลาร์เซลล์แบบขนาน การทดลอง
(5) การทดลองชาร์จแบตเตอรี่ (เครื่องชาร์จ)
(6) การทดลองกลุ่มการผลิตพลังงานไฟฟ้าจากเซลล์แสงอาทิตย์
