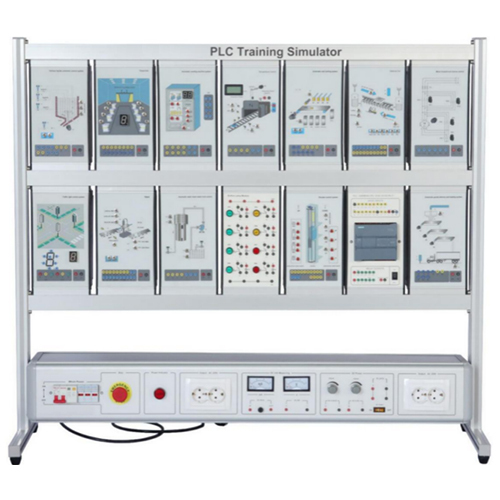

AF283E ชุดฝึกอบรมจำลองระบบ PLC อุปกรณ์ห้องปฏิบัติการไฟฟ้า อุปกรณ์การเรียนการสอน อุปกรณ์ฝึกอบรมวิชาชีพI. ภาพรวมผลิตภัณฑ์
1.1 ภาพรวม
อุปกรณ์ฝึกอบรมนี้เป็นอุปกรณ์การเรียนการสอนแบบครบวงจรที่รวมคอนโทรลเลอร์ PLC Siemens S7-1200 และโมดูลจำลองการฝึกอบรมหลายโมดูล มีจุดมุ่งหมายเพื่อให้ผู้เรียนมีความเข้าใจอย่างลึกซึ้งและเชี่ยวชาญการใช้งานพื้นฐานของ PLC S7-1200 ทักษะการเขียนโปรแกรม และการใช้งานซอฟต์แวร์การเขียนโปรแกรมที่เกี่ยวข้อง ผ่านชุดการทดลองที่ออกแบบมาเป็นพิเศษ อุปกรณ์นี้ไม่เพียงแต่เหมาะสำหรับการฝึกปฏิบัติการเรียนการสอนในสาขาวิชาอิเล็กทรอนิกส์และไฟฟ้า ระบบอัตโนมัติ และสาขาที่เกี่ยวข้องในวิทยาลัยอาชีวศึกษาและเทคนิคระดับสูง โรงเรียนเทคนิคระดับสูง โรงเรียนอาชีวศึกษาและเทคนิคระดับมัธยมศึกษา และโรงเรียนเทคนิคเท่านั้น แต่ยังเหมาะสำหรับการฝึกอบรมและประเมินทักษะวิชาชีพอีกด้วย ผ่านการทดลองเหล่านี้ ผู้เรียนสามารถพัฒนาความรู้ทางทฤษฎีและความสามารถในการปฏิบัติ และวางรากฐานที่มั่นคงสำหรับการจ้างงานและการทำงานในอนาคต
1.2 คุณสมบัติ
(1) การออกแบบโครงสร้าง: แพลตฟอร์มการฝึกอบรมใช้โครงสร้างเฟรมเสาอลูมิเนียม โครงสร้างนี้ไม่เพียงแต่มีความมั่นคงและทนทาน แต่ยังสะดวกสำหรับนักเรียนในการทำการทดลอง เครื่องมือวัดและแหล่งจ่ายไฟสำหรับการฝึกอบรมทั้งหมดถูกติดตั้งไว้ในแพลตฟอร์มการฝึกอบรมอย่างครบวงจร ทำให้ระบบการฝึกอบรมทั้งหมดสะอาดและมีประสิทธิภาพ วงจรและอุปกรณ์การทดลองถูกรวมเข้าด้วยกันในรูปแบบของกล่องแขวน และการทำงานร่วมกันระหว่างแต่ละหน่วยมีความยืดหยุ่น ทำให้นักเรียนสามารถเปลี่ยนและรวมกันได้อย่างรวดเร็วตามความต้องการในการทดลองที่แตกต่างกัน ในขณะเดียวกัน การออกแบบนี้ยังช่วยลดความเสี่ยงของความเสียหายของอุปกรณ์ได้อย่างมาก
(2) ฟังก์ชันการทดลอง: การกำหนดค่าวงจรและอุปกรณ์การทดลองนั้นสมบูรณ์มากและสามารถใช้ร่วมกันเพื่อทำการฝึกอบรมภาคปฏิบัติสำหรับวิชาต่างๆ ได้ ซึ่งหมายความว่านักเรียนสามารถจำลองสถานการณ์การควบคุมอุตสาหกรรมต่างๆ ได้โดยใช้การผสมผสานที่แตกต่างกัน เช่น สายการผลิตบรรจุภัณฑ์อัตโนมัติ การควบคุมไฟจราจร การป้อนและโหลดอัตโนมัติ เป็นต้น กล่องแขวนแบบมัลติฟังก์ชั่นดังกล่าวช่วยเพิ่มเนื้อหาการเรียนการสอนได้อย่างมากและช่วยให้นักเรียนเข้าใจวิธีการทำงานของระบบที่ซับซ้อน
(3) ความปลอดภัย: ความปลอดภัยเป็นสิ่งสำคัญอันดับแรกเสมอในการออกแบบอุปกรณ์ฝึกอบรม แพลตฟอร์มการฝึกอบรมนี้มีระบบป้องกันความปลอดภัยที่ดี รวมถึงปุ่มหยุดฉุกเฉิน การป้องกันการโอเวอร์โหลด การป้องกันไฟฟ้าลัดวงจร และมาตรการความปลอดภัยอื่นๆ อีกมากมาย เพื่อความปลอดภัยของนักเรียนระหว่างการทดลอง นอกจากนี้ สภาพการทำงานของอุปกรณ์ยังรวมถึงช่วงอุณหภูมิแวดล้อมและความชื้นสัมพัทธ์ เพื่อให้มั่นใจได้ว่าอุปกรณ์จะทำงานได้อย่างเสถียรในสภาพแวดล้อมการทำงานปกติ โดยสรุป ด้วยการออกแบบโครงสร้างที่ยืดหยุ่น การกำหนดค่าฟังก์ชันที่ครอบคลุม และประสิทธิภาพด้านความปลอดภัยที่ยอดเยี่ยม อุปกรณ์ฝึกอบรมเชิงปฏิบัติการนี้จึงเป็นแพลตฟอร์มการเรียนรู้และการฝึกฝนที่เหมาะสมสำหรับนักเรียน ช่วยให้พวกเขาสามารถเรียนรู้และประยุกต์ใช้เทคโนโลยีการควบคุม PLC ในสภาพแวดล้อมที่ปลอดภัย
II. พารามิเตอร์ประสิทธิภาพ
กำลังไฟฟ้าเข้า: ไฟฟ้ากระแสสลับเฟสเดียว 220V±10% 50Hz
น้ำหนัก: <100 กก.
สภาพการทำงาน: อุณหภูมิแวดล้อม -10℃～+40℃; ความชื้นสัมพัทธ์ <85% (25℃)
ขนาด: 1220 มม.*410 มม.*1070 มม.
III. รายการส่วนประกอบและคำแนะนำโดยละเอียด
3.1 ส่วนประกอบหลัก
หมายเลข ชื่อ
1 โมดูลกล่องแขวนสำหรับการทดลอง
2 กล่องจ่ายไฟ
3.2 ส่วนประกอบกล่องจ่ายไฟ
หมายเลข ชื่อ
1 เบรกเกอร์
2 ฟิวส์
3 สวิตช์หยุดฉุกเฉิน
4 ไฟแสดงสถานะสีแดง
5 เต้ารับไฟฟ้ากระแสสลับ 220V แบบยุโรป 6 รู
6 แอมมิเตอร์กระแสตรง
7 โวลต์มิเตอร์กระแสตรง
8 ปุ่มปรับกระแสไฟตรง
9 ปุ่มปรับแรงดันไฟตรง
3.3 รายการการกำหนดค่าอุปกรณ์
หมายเลข ชื่อ จำนวน
ส่วนประกอบที่ 1 กล่องแขวน PLC S7-1200 1
ส่วนประกอบที่ 2 กล่องแขวนปุ่มกด 1
ส่วนประกอบที่ 3 กล่องแขวนจำลองการผสมของเหลวหลายชนิด 1
ส่วนประกอบที่ 4 กล่องแขวนจำลองอุปกรณ์ตอบรับ 1
ส่วนประกอบที่ 5 กล่องแขวนจำลองเครื่องจำหน่ายสินค้าอัตโนมัติ 1
ส่วนประกอบที่ 6 กล่องแขวนจำลองการควบคุมอุณหภูมิ 1
ส่วนประกอบที่ 7 กล่องแขวนจำลองระบบควบคุมการคัดแยกจดหมายอัตโนมัติ 1
ส่วนประกอบที่ 8 กล่องแขวนจำลองระบบควบคุมรถเข็นขนส่งวัสดุ 1
ส่วนประกอบที่ 9 กล่องจำลองการควบคุมมอเตอร์ 1
ส่วนประกอบที่ 10 กล่องแขวนจำลองสัญญาณไฟจราจร 1
ส่วนประกอบที่ 11 กล่องแขวนจำลองหุ่นยนต์ 1
ส่วนประกอบที่ 12 กล่องแขวนจำลองระดับน้ำในหอเก็บน้ำ 1
ส่วนประกอบที่ 13 กล่องแขวนจำลองการทดลองลิฟต์ 1
ส่วนประกอบที่ 14 กล่องแขวนจำลองการป้อนและโหลดอัตโนมัติ 1
3.4 อุปกรณ์เสริม
หมายเลข ชื่อ จำนวน
1 มัลติมิเตอร์ดิจิทัล 1
2 สายไฟสีน้ำเงิน 2 มม. 10
3 สายไฟสีแดง 2 มม. 5
4 สายไฟสีเหลือง 2 มม. 10
5 สายไฟสีดำ 2 มม. 5
6 สายเคเบิลเครือข่าย 1.5 ม. 1
7 ฟิวส์ 30mA 5
8 แฟลชไดรฟ์ USB 1
3.5 คำแนะนำเกี่ยวกับฟังก์ชันของส่วนประกอบ
IV. รายการการทดลอง
การทดลองที่ 1 การจำลองสายการผลิตบรรจุภัณฑ์อัตโนมัติ
การทดลองที่ 2 การจำลองระบบไฟจราจร
การทดลองที่ 3 การจำลองระบบป้อนและโหลดวัสดุอัตโนมัติ
การทดลองที่ 4 การจำลองการควบคุมมอเตอร์
การทดลองที่ 5 การจำลองการควบคุมอุณหภูมิ
การทดลองที่ 6 การจำลองหุ่นยนต์
การทดลองที่ 7 การจำลองการผสมของเหลวหลายชนิด
การทดลองที่ 8 การจำลองระบบควบคุมการคัดแยกจดหมายอัตโนมัติ
การทดลองที่ 9 การจำลองระดับน้ำในหอเก็บน้ำ
การทดลองที่ 10 การจำลองระบบลิฟต์
การทดลองที่ 11 การจำลองเครื่องจำหน่ายสินค้าอัตโนมัติ
การทดลองที่ 12 การจำลองระบบตอบคำถามอัตโนมัติ
การทดลองที่ 13 การจำลองระบบไฟหอคอยสูง
การทดลองที่ 14 การจำลองระบบควบคุมศูนย์เครื่องจักรกล
การทดลองที่ 15 การจำลองระบบควบคุมรถเข็นขนส่งวัสดุ
