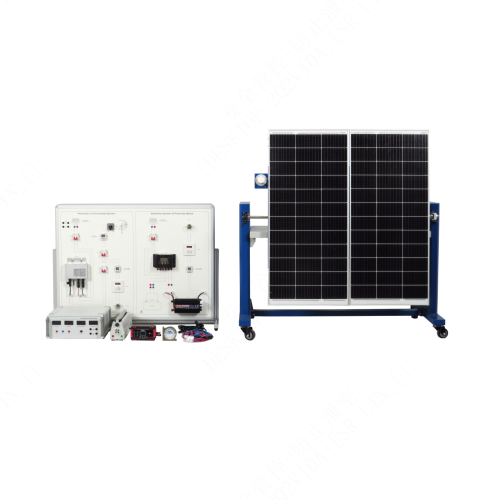

Name: การวัดโมดูลพลังงานแสงอาทิตย์ อุปกรณ์การศึกษา การฝึกอบรมทักษะทางเทคนิค ระบบฝึกอบรมพลังงานหมุนเวียน
Brand: แอร์ย่า
SKU: AFR040
Availability: InStock
Rating: 5 (1 reviews)

Description

AFR040 การวัดโมดูลพลังงานแสงอาทิตย์ อุปกรณ์การศึกษา การฝึกอบรมทักษะทางเทคนิค ระบบฝึกอบรมพลังงานหมุนเวียน
I. ภาพรวมผลิตภัณฑ์
1.1 ภาพรวม
เครื่องทดสอบโมดูลพลังงานแสงอาทิตย์ AFR040 เป็นอุปกรณ์ที่ออกแบบมาเพื่อการศึกษา เพื่อช่วยให้นักเรียนเรียนรู้และเข้าใจหลักการทำงานและการประเมินประสิทธิภาพของเซลล์แสงอาทิตย์ ในสภาพแวดล้อมการเรียนการสอนและการทดลอง AFR040 มอบแพลตฟอร์มที่ใช้งานได้จริงและใช้งานง่าย ซึ่งช่วยให้นักเรียนสามารถวัดและวิเคราะห์พารามิเตอร์ประสิทธิภาพของโมดูลเซลล์แสงอาทิตย์ภายใต้สภาวะแสงที่แตกต่างกันได้โดยตรง รวมถึงแรงดันไฟฟ้า (V) กระแสไฟฟ้า (I) ความเข้มแสง (kW/㎡) และอุณหภูมิ (℃)
การออกแบบอุปกรณ์มุ่งเน้นไปที่ประสบการณ์ของผู้ใช้ ช่วยให้นักเรียนสามารถใช้งานและรวบรวมข้อมูลได้อย่างง่ายดาย อินเทอร์เฟซการใช้งานที่เรียบง่ายและความคล่องตัวของ AFR040 ช่วยให้นักเรียนสามารถดำเนินการทดลองในห้องปฏิบัติการหรือสภาพแวดล้อมกลางแจ้ง เพื่อให้เข้าใจการประยุกต์ใช้เทคโนโลยีเซลล์แสงอาทิตย์ได้ดียิ่งขึ้น
เครื่องทดสอบโมดูลพลังงานแสงอาทิตย์ AFR040 ไม่เพียงแต่เป็นเครื่องมือวัดเท่านั้น แต่ยังเป็นแหล่งทรัพยากรทางการศึกษาที่ช่วยให้นักเรียนเชี่ยวชาญด้านการออกแบบและการประเมินประสิทธิภาพของระบบพลังงานแสงอาทิตย์ผ่านการเรียนรู้เชิงปฏิบัติ อุปกรณ์นี้ให้ข้อมูลการทดลองที่เชื่อถือได้ สนับสนุนนักเรียนในการสำรวจทางวิทยาศาสตร์และการทดลองเชิงนวัตกรรม และกระตุ้นความสนใจของพวกเขาในเทคโนโลยีพลังงานหมุนเวียน โดยเฉพาะอย่างยิ่งในด้านพลังงานแสงอาทิตย์
โดยรวมแล้ว เครื่องทดสอบโมดูลพลังงานแสงอาทิตย์ AFR040 เป็นเครื่องมือที่เหมาะสำหรับการสอนและการเรียนรู้หลักการและการประยุกต์ใช้เซลล์แสงอาทิตย์ ช่วยให้นักเรียนมีแพลตฟอร์มการเรียนรู้แบบโต้ตอบและใช้งานได้จริง เพื่อช่วยสร้างกรอบความรู้เกี่ยวกับเทคโนโลยีพลังงานแสงอาทิตย์และวางรากฐานสำหรับอาชีพในอนาคตในด้านพลังงานที่ยั่งยืน
1.2 คุณสมบัติ
การวัดความแม่นยำสูง: AFR040 ใช้เซ็นเซอร์ความแม่นยำสูงและเทคโนโลยีอิเล็กทรอนิกส์ขั้นสูงเพื่อให้ผลการวัดที่เสถียรและเชื่อถือได้
การเคลื่อนย้าย: อุปกรณ์มีล้อที่ด้านล่างเพื่ออำนวยความสะดวกในการเคลื่อนย้ายไปยังตำแหน่งทดสอบต่างๆ
การปรับเงื่อนไขการทดสอบ: ผู้ใช้สามารถปรับมุมและตำแหน่งการทดสอบได้ตามต้องการเพื่อให้ได้ความเข้มแสงและอุณหภูมิที่แตกต่างกัน
ความทนทาน: AFR040 ผลิตจากวัสดุคุณภาพสูง ทำให้มั่นใจได้ถึงความทนทานและความเสถียรของอุปกรณ์ในระยะยาว
ความยืดหยุ่น: ด้วยความคล่องตัว AFR040 สามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย รวมถึงห้องปฏิบัติการ โรงงานผลิต หรือกลางแจ้ง
การบันทึกข้อมูล: แม้ว่าตัวอุปกรณ์เองจะไม่จัดเก็บข้อมูลโดยตรง แต่ผู้ใช้สามารถบันทึกและจัดเก็บข้อมูลการวัดผ่านอุปกรณ์ภายนอกเพื่อการวิเคราะห์เพิ่มเติมได้
II. พารามิเตอร์ประสิทธิภาพ
กำลังไฟเข้า: AC 220V
สภาวะการทำงาน: อุณหภูมิแวดล้อม: -25℃～+55℃, ความชื้นสัมพัทธ์: ≤90%
ช่วงการวัด: อุณหภูมิ: 0…100°C
แรงดันไฟฟ้า: 0…200V
กระแสไฟฟ้า: 0…20A
ความสว่าง: 0…2kW/㎡
มุมเอียง: 0…90°

III. รายการส่วนประกอบและคำแนะนำโดยละเอียด
3.1 ส่วนประกอบหลัก
หมายเลข ชื่อ
1 ชุดแผงโซลาร์เซลล์
2 ชุดวัดความเข้มของรังสีแสง
3 เซ็นเซอร์วัดอุณหภูมิ
4 ชุดวัดพลังงานแสงอาทิตย์ AFR040
5 โมดูลเชื่อมต่อโครงข่ายไฟฟ้าพลังงานแสงอาทิตย์
6 โมดูลควบคุมพลังงานแสงอาทิตย์
3.2 อุปกรณ์เสริม
หมายเลข ชื่อ จำนวน
1 สายไฟ 4 มม. ยาว 2 ม. สีดำ สองด้าน 4
2 สายไฟ 4 มม. ยาว 2 ม. สีน้ำเงิน สองด้าน 6
3 สายไฟ 4 มม. ยาว 2 ม. สีแดง สองด้าน 6
4 ฟิวส์ 3A 5*20 2
5 สายทดสอบข้อมูล DIN 1
6 สายไฟ 1
7เครื่องมือวัดมุมอเนกประสงค์ (พร้อมแม่เหล็ก) 1
8 ตัวต้านทานปรับค่าได้แบบเลื่อนสายสำหรับส่งออก 1
9 สายสื่อสารตัวควบคุมพลังงานแสงอาทิตย์ 1
10 แฟลชไดร์ฟ (พร้อมซอฟต์แวร์) 1
11 เครื่องชาร์จแบตเตอรี่ 1
IV. รายการทดลอง
การทดลองที่ 1 การบันทึกกราฟลักษณะเฉพาะของไดโอด
การทดลองที่ 2 การบันทึกกราฟลักษณะเฉพาะของแผงโซลาร์เซลล์
การทดลองที่ 3 การบันทึกกราฟลักษณะเฉพาะของแผงโซลาร์เซลล์ภายใต้รังสีที่แตกต่างกัน
การทดลองที่ 4 ผลของอุณหภูมิที่มีต่อกราฟลักษณะเฉพาะของแผงโซลาร์เซลล์
การทดลองที่ 5 ผลของมุมเอียงที่มีต่อกำลังไฟฟ้าที่ผลิตได้จากแผงโซลาร์เซลล์
การทดลองที่ 6 การบันทึกการเปลี่ยนแปลงรายวันในฤดูร้อนและฤดูหนาว
การทดลองที่ 7 การต่อแผงโซลาร์เซลล์แบบอนุกรม
การทดลองที่ 8 การต่อแผงโซลาร์เซลล์แบบขนาน
การทดลองที่ 9 การบังแผงโซลาร์เซลล์โดยไม่มีไดโอดบายพาส
การทดลองที่ 10 การบังแผงโซลาร์เซลล์โดยมีไดโอดบายพาส
การทดลองที่ 11 การวัดประสิทธิภาพของอินเวอร์เตอร์สำหรับหน่วยเซลล์แสงอาทิตย์ที่ทำงานในระบบเชื่อมต่อกับโครงข่ายไฟฟ้า
การทดลองที่ 12 หน่วยเซลล์แสงอาทิตย์ที่ทำงานในระบบโครงข่ายไฟฟ้าแบบแยกอิสระ
