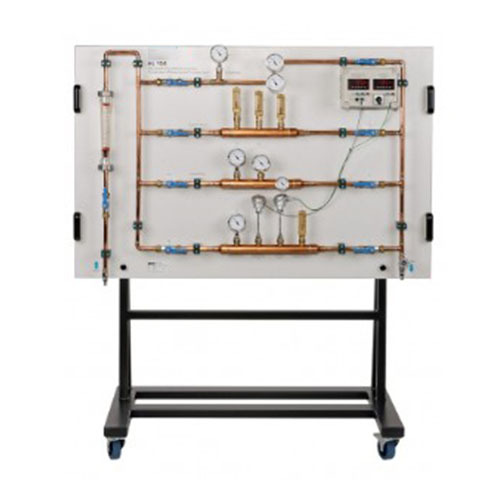

AFT105 ชุดฝึกอบรมการวัดอุณหภูมิ | อุปกรณ์ห้องปฏิบัติการทางความร้อน | สื่อการเรียนการสอน | อุปกรณ์ฝึกอบรมวิชาชีพ
1. คำอธิบาย
สามารถเลือกส่วนวัดอุณหภูมิ 4 ส่วนที่มีเทอร์โมมิเตอร์ต่างกันได้โดยใช้บอลวาล์ว อุณหภูมิที่วัดได้โดยใช้เทอร์โมมิเตอร์แบบความต้านทานและเทอร์โมคัปเปิลจะแสดงผลเป็นดิจิทัล เทอร์โมมิเตอร์แบบหน้าปัดโลหะสองชนิดและเทอร์โมมิเตอร์แบบของเหลวในหลอดแก้วเป็นเครื่องมือแสดงผลโดยตรงและช่วยเสริมวิธีการวัดที่นำเสนอ
สามารถตรวจสอบการตอบสนองของอุปกรณ์วัดต่ออัตราการไหลที่แตกต่างกันได้ อัตราการไหลวัดด้วยโรตามิเตอร์ สามารถตรวจสอบผลกระทบของตำแหน่งและวิธีการติดตั้งที่แตกต่างกันต่อความแม่นยำในการวัดได้
2. ข้อมูลจำเพาะ
การตรวจสอบวิธีการวัดอุณหภูมิ 4 วิธีที่แตกต่างกันในช่วง 0…60°C: เทอร์โมมิเตอร์แบบความต้านทาน Pt100, เทอร์โมคัปเปิลชนิด K, เทอร์โมมิเตอร์แบบหน้าปัดโลหะสองชนิด และเทอร์โมมิเตอร์แบบขยายตัวของเหลว
ส่วนวัด 4 ส่วนที่แตกต่างกัน สามารถเลือกได้ทีละส่วนด้วยบอลวาล์ว
จอแสดงผลดิจิทัล 2 จอสำหรับเซ็นเซอร์วัดอุณหภูมิ
การวัดอัตราการไหลด้วยโรตามิเตอร์
การเชื่อมต่อท่อน้ำทำโดยใช้ข้อต่อแบบปลดเร็ว

3 ข้อมูลทางเทคนิค
ช่วงการวัด
อัตราการไหล: 150…1600 ลิตร/ชั่วโมง
อุณหภูมิ:
0…60°C (เทอร์โมมิเตอร์แบบหน้าปัดชนิดไบเมทัลลิก)
0…60°C (เทอร์โมมิเตอร์แบบขยายตัวด้วยของเหลว)
-50…400°C (Pt100)
0…1200°C (เทอร์โมคัปเปิลชนิด K)
230V, 50Hz, 1 เฟส
230V, 60Hz, 1 เฟส
120V, 60Hz, 1 เฟส
UL/CSA (อุปกรณ์เสริม)
ขนาดและน้ำหนัก
กxยxส: 1650x700x1850 มม.
น้ำหนัก: ประมาณ 100 กก.
